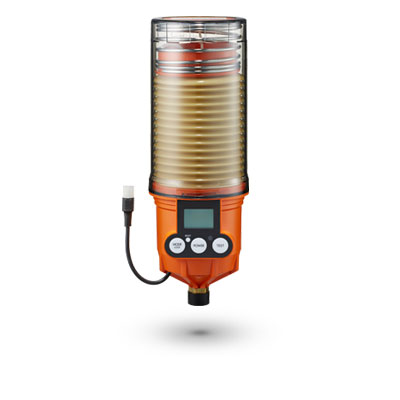

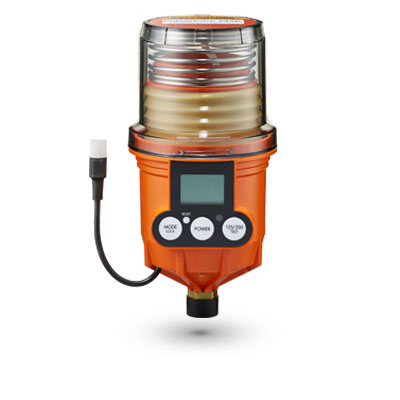

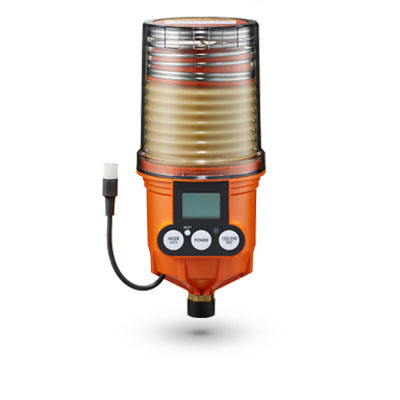

제품 소개 Pulsarlube MSP

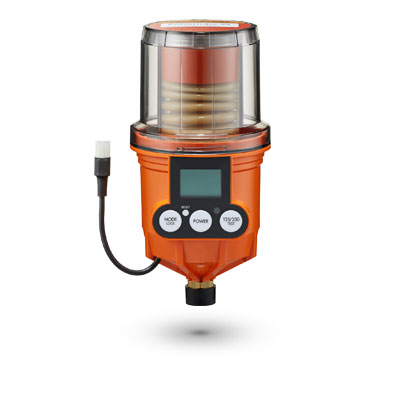

SERIES MSP60 : Ø91 x 181mm (H)
  • Pulsarlube MSP

    60

Pulsarlube MSP는 설비 전원 연동제품입니다.
QUICK DOWNLOAD
Pulsarlube MSP는 주유기가 설치된 장비와 연동하여 작동하는 전자기계식 자동그리스 주유기 입니다. 장비가 운행되는 동안 설정된 양만큼의 그리스를 토출하여 급유부족, 과급유를 사전에 방지할 수 있습니다. 이 제품은 외부전원을 사용하여 작동하는 제품으로 DC,AC 전원에 따라 구분되며 결선방법은 설비의 조건에 따라 다양하게 채택할 수 있습니다. 주유기에 내장된 배터리 팩은 5년간 유효한 백업용 보조 전원 입니다. 그러나 그리스 파우치는 설정 용량의 그리스가 완전히 주입된 경우 반드시 새로운 파우치로 교체해 주어야 합니다.

MSP : 외부전원 사용 (4년 주기 백업 배터리팩 교환형)
구성 : MSP + 어댑터(VAC or VDC) + 파우치팩
* OL500제품에도 MSP사양 적용이 가능합니다.

온라인상담 전화상담

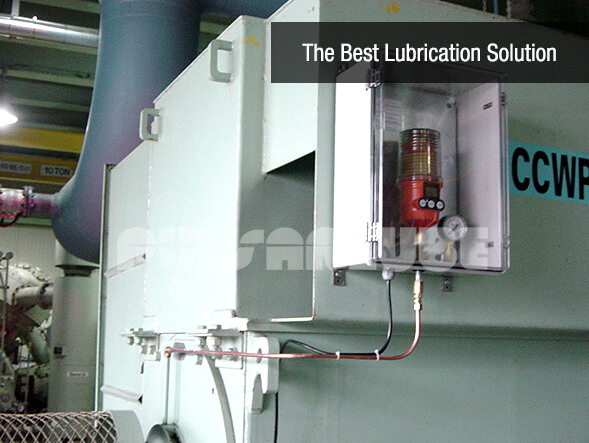

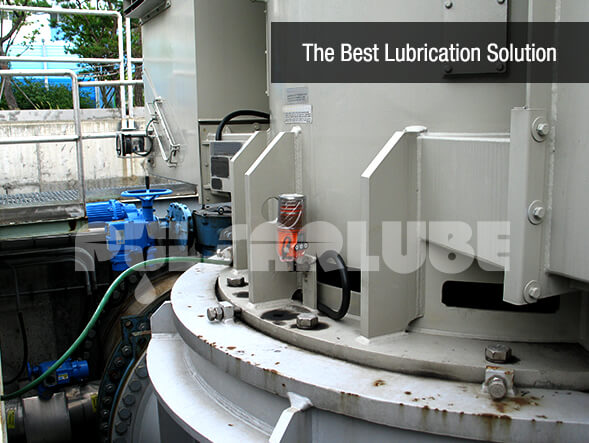

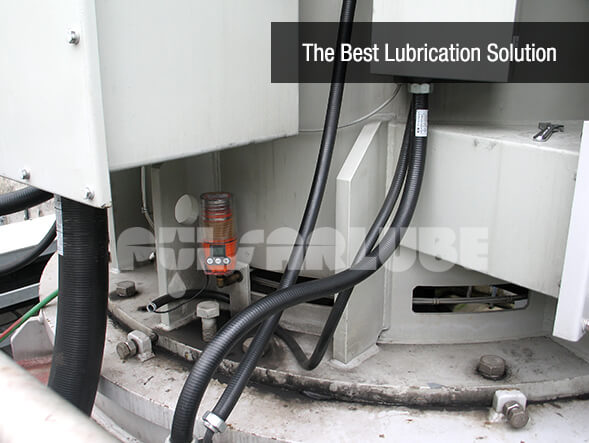

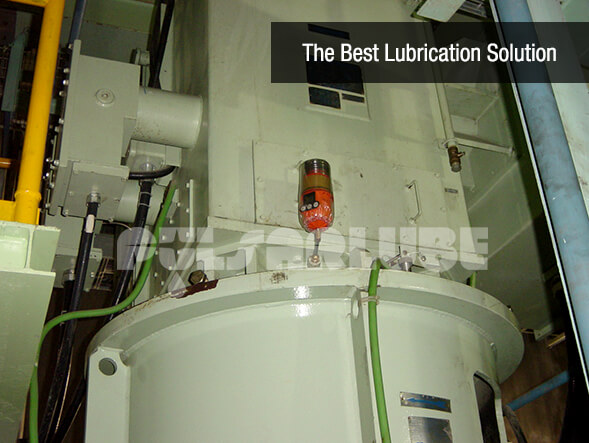

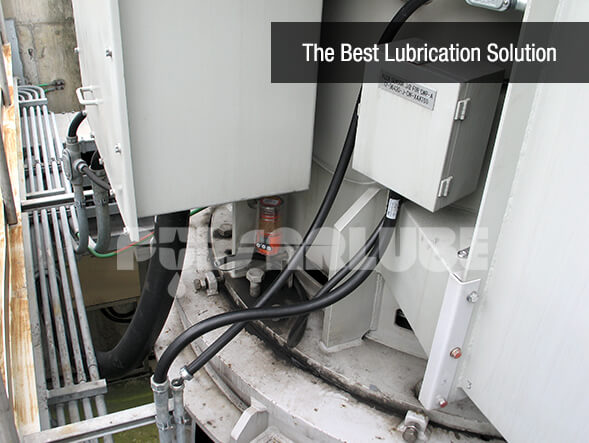

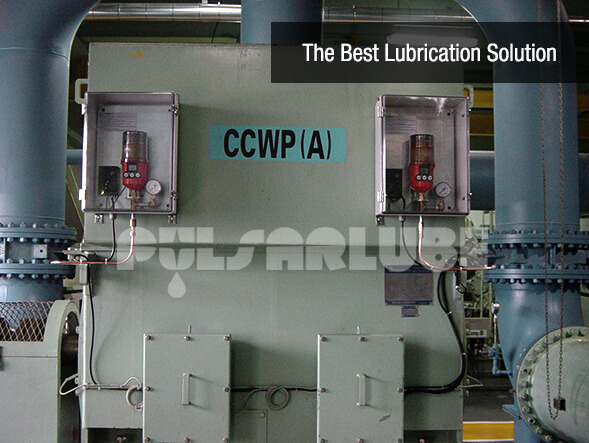

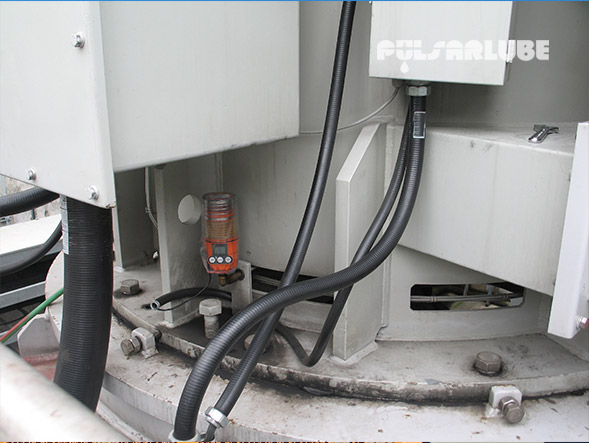

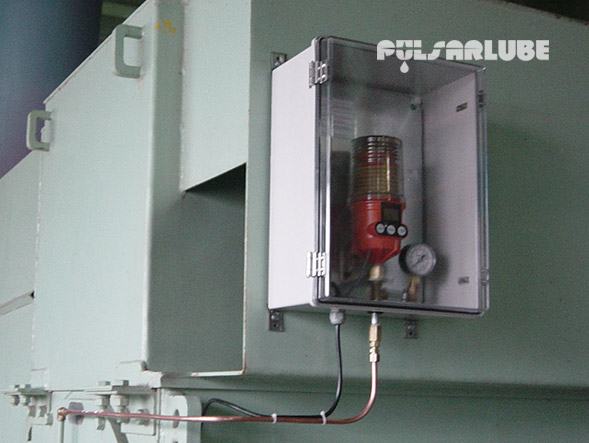

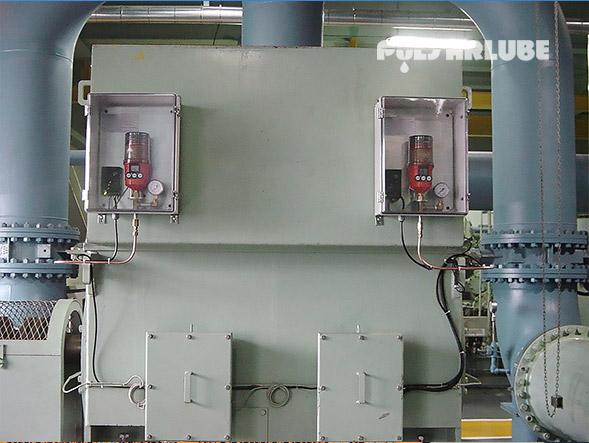

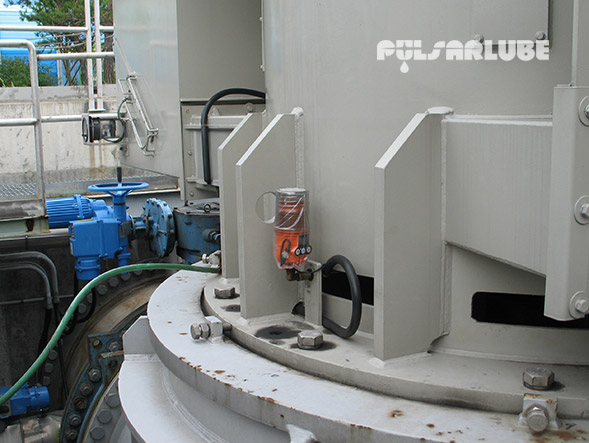

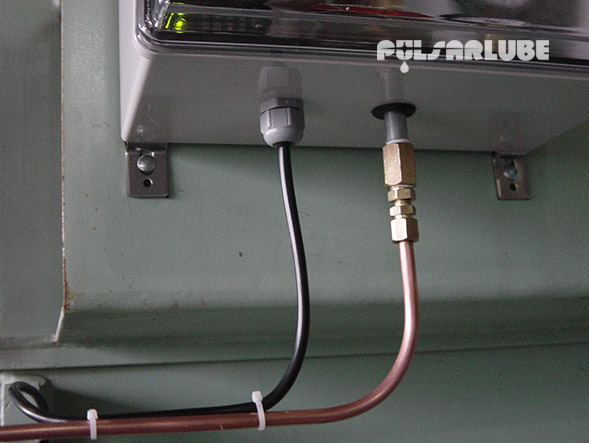

설치 사례

총 0건

등록된 게시물이 없습니다.
검색

검색

먼저 비밀번호를 입력하여 주세요.

창닫기확인

특징
Synchronized

Synchronized

다양한 설비와 연동가능하고 설비운용 시에만 급유하여 최적의 급유환경 유지

LCD

LCD

LCD에 나타나는 다양한 상태 메시지를 통해 제품의 관리가 가능

최대 60bar

최대 60bar

최대 8point 다중급지 / 10m 원격설치로 다양한 분야에 적용 가능

서비스팩

서비스팩

손쉽게 교환하여 사용하는 경제적인 서비스팩

제품 정보

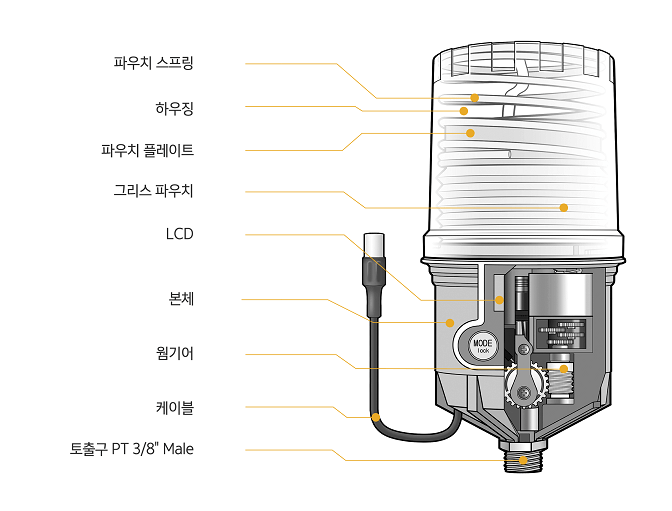

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
그리스용량 60ml/125ml/250ml/500ml (파우치 교환형)
구동 방식 외부전원 (세부 사양 확인)
작동 압력 보증 압력 : 30bar (435psi)
최대 압력 : 60bar (870psi)
사용 온도 범위 표준 배터리팩 : -15℃~ 60℃
리튬 배터리팩 (선택) : -40℃~ 60℃
사용 급유 주기 60ml : 1~ 12개월 중 선택
125ml/250ml : 1, 2, 3, 6, 12개월& 15일(H)
500ml : 1, 2, 4, 6, 12, 18, 24개월& 15일(H)
원격 설치 최대 10m, Ø6 튜브 사용
다중 급유 최대 6m, Ø6 튜브 사용 (최대 8point)
포장단위 1박스 4개 (파워써플라이 포함)
제품 인증
인증 상세 설명
IP Code N/A
Etc. N/A
MSP 외부 전원 사양
항목 MSP VAC MSP VDC
정격 입력 AC Adaptor (100~220V) DC-DC Convertor (12~24V)
정격 출력 5.0V, 2A 5.0V, 2A
전원공급 식별램프 적색 LED 적색 LED
케이스 크기 85mm (D) x 49mm (W) x 32mm (H) 85mm (D) x 49mm (W) x 32mm (H)
PowerSupply측 케이블 길이 제품 케이블 : 90mm
파워서플라이 케이블 : 입력부 1m, 출력부 4m		 제품 케이블 : 90mm
파워서플라이 케이블 : 입력부 1m, 출력부 4m

설치방법

레듀서
레듀서
품번 상세 설명
A001 레듀셔, 3/8"F x 1/4"M Adaptor (동관용)
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
A002-S 레듀셔, 3/8"F x 1/8"M Adaptor (스틸)
소켓 + 파이프 + 레듀셔
소켓 + 파이프 + 레듀셔
품번 상세 설명
A011 소켓, 1/4"F x 1/4"F Adaptor (동관용)
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
품번 상세 설명
A121 파이프,1/4”M x 1/4”M × 50mm (스틸)
A122 파이프,1/4”M x 1/4”M ×100mm (스틸)
A123 파이프,1/4”M x 1/4”M × 150mm (스틸)
A124 파이프,1/4”M x 1/4”M × 200mm (스틸)
품번 상세 설명
A106 파이프, 1/8"M x 1/8"M x 50mm (스틸)
A107 파이프, 1/8"M x 1/8"M x 100mm (스틸)
A108 파이프, 1/8"M x 1/8"M x 150mm (스틸)
A109 파이프, 1/8"M x 1/8"M x 200mm (스틸)
45˚ 엘보
45˚ 엘보
품번 상세 설명
A023 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A024 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
90˚ 엘보
90˚ 엘보
품번 상세 설명
A019 90° 엘보,1/4”F x 1/4”F Adaptor (동관용)
A020 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용)
A021 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A022 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
유의 사항
  • 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
  • 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
  • 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.
Kit No. 1250RC-1 (기계식, 연동식 공용)
Kit No. 1250RC-1 (기계식, 연동식 공용)
품번 상세 설명
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
B002 마운팅 브라켓, "L"Shape
B051 나사, #8ⅹ20
B057 워셔
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용)

Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.

기계식, 연동식 다중 설치방법 (8포인트)
기계식, 연동식 다중 설치방법 (8포인트)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B051 나사, #8 x 20 1
DU-2RS ~ DU-8RS 2구 ~ 8구 분배변 1
B058 이붙이 워셔 2
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M 3
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4" (6mm) 1
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) 1
